Farvetermometer (1/12)

clock 45 min
user 7.-9. klasse
Let
Lær dine elever at lave et termometer der viser temperaturen (micro:bittens indbyggede temperatur sensor) som farver (RGB LED).
Til elevopgaven
Indhold

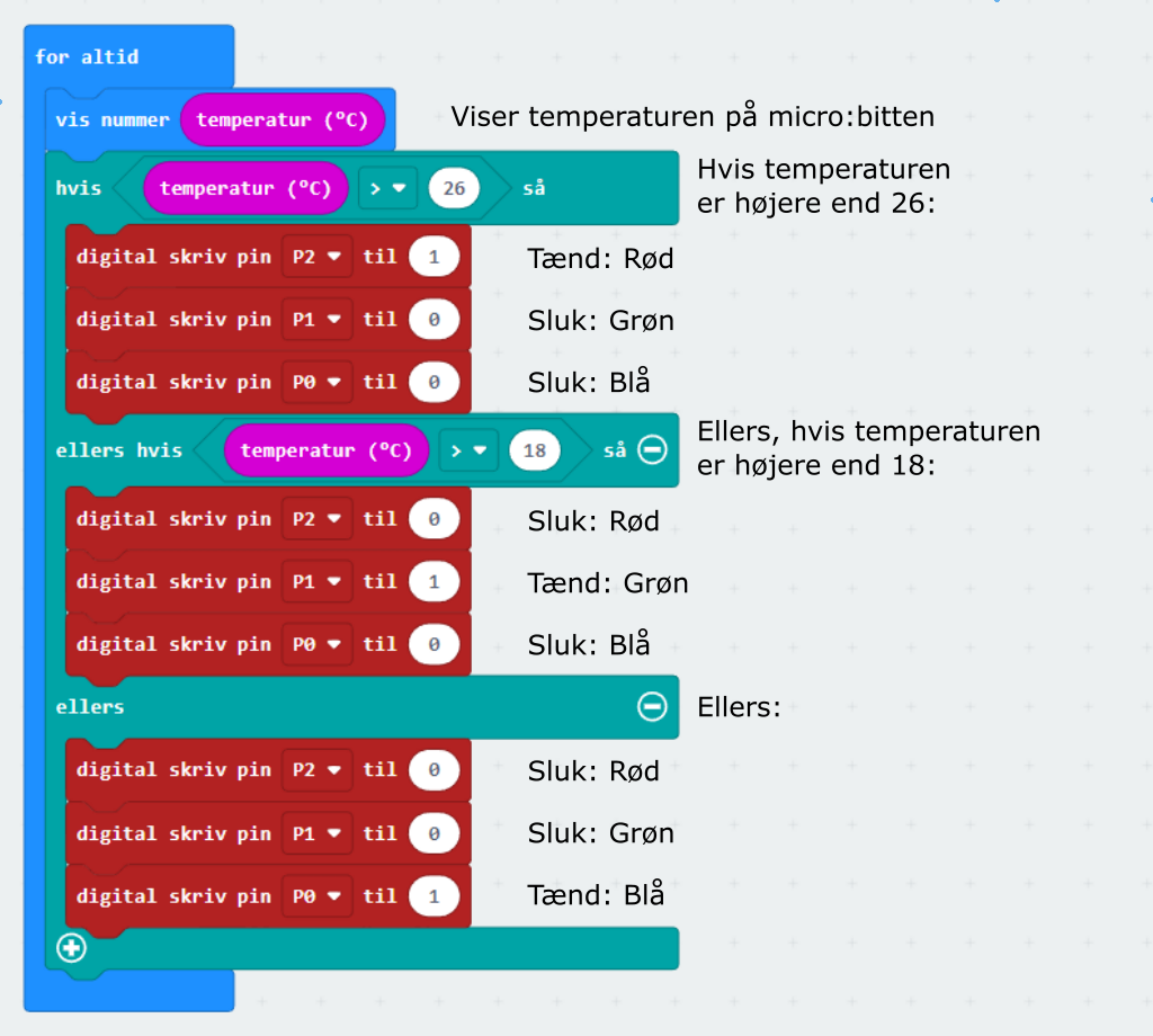

Den færdige kode

Code (RGB LED) – step 5 v2 – DK

Typiske fejl: Koden

Hvis RGB LED'en ikke lyser:

  • Tjek om koden er overført til micro:bitten
    • Prøv at indsæt en "vis ikon" i start blokken og tjek om ikonet bliver vist som forventet
  • Tjek om koden i logik blokkene udføres
    • Prøv at indsæt en "vis ikon" inde i hver blok og tjek om ikonet bliver vist som forventet
  • Tjek om det er de samme pins der er anvendt i kredsløbet, som i koden

Hvis RGB LED'en lyser i forkerte farver:

  • Tjek om der bliver slukket for de andre pins, når en ny bliver tændt

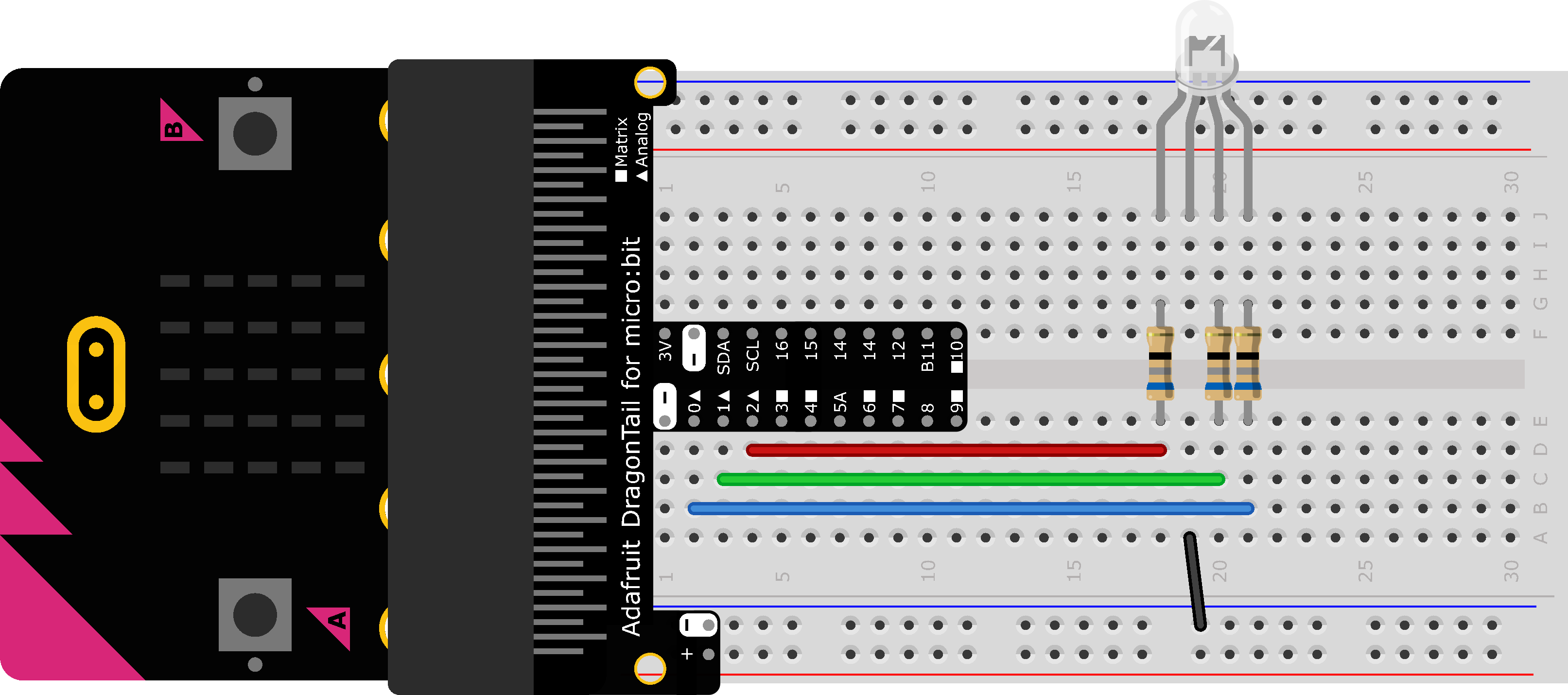

Det færdige kredsløb

Fritzing (RGB LED)

Typiske fejl: Kredsløbet

Hvis RGB LED'en ikke lyser:

  • RGB LED'en vender forkert, det lange ben skal vende mod +
    • Prøv at vende den rundt
  • RGB LED'en kan være i stykker, det kan eks. ske hvis en for lille modstand har været anvendt
    • Prøv at forbind den til en 3V pin i stedet for pin 2, 1 eller 0.
  • Modstanden er for stor, hvorfor spændingen og strømmen er for lille til at den kan lyse
    • Tjek om det er den rigtige modstand
  • Hvis RGB LED'en lyser i forkerte farver:
    • Tjek om de rigtige pins er forbundet til de rigtige ben

Typiske fejl: Generelt

Vigtigt: Hvis det lugter af varmt plastik/gummi, fjern strømkilden fra kredsløbet med det samme – så er der gået noget helt galt, og bør undersøges nøjagtigt, før der sættes strøm til igen!

Disse fejl sker tit under arbejdet med micro:bit:

Sørg for at MicroBit’ten er tilsluttet til strøm via USB-ledning eller batterier.

  • Mac computere har tit svært ved at arbejde med micro:bit (I dette projekt burde det dog kunne lade sig gøre)
  • Læs vejledningen. Tit kan elevers spørgsmål besvares ved at læse en par linjer frem, eller huske tidligere afsnit i forløbet.
  • Hvis ikke vejledningen til parring af enheder i elevmaterialet ikke virker, kan MakeCode programmet gemmes manuelt under den tilsluttede micro:bit. Man trækker hex-filen fra downloads over på MicroBit-drevet på samme måde som på en USB-nøgle
  • Det kan være svært at spotte en fejl i kode, prøv sammen med eleven at læs koden højt og omsæt det til dansk sprog. Er der stadigvæk fejl, så prøv styk for styk at sammenligne med en anden elev, der har det til at virke.
  • Er USB-ledningen sat til en computer? Vær opmærksom på at den sidder rigtigt - både i computeren og micro:bit'ten
  • Hvis der er blevet tilsluttet en batterikasse ved batteri indgangen, vær opmærksom på at den sidder rigtigt - og at der stadig er strøm på batterierne.
  • Vær opmærksom på, at alle kredsløb du bygger skal være lukkede. Hvis du Er i tvivl hvordan forbindelser virker i et breadboard, så er der en forklaring under "Leksikon" her på siden.
  • Vender lysdioder i den rigtige retning? Det lange ben skal vende mod plus i kredsløbet.
